金型破損・金型事故・成形不良の流出を防ぐ
射出成形向け金型監視カメラ
射出成形の現場では、製品残り、エジェクタピンの戻り不良、ショートショット、バリ、異物残りなどの小さな異常が、 金型破損・成形機停止・不良品流出につながります。
USHIO PLUS-E PE-700は、成形工程をカメラで監視し、異常を検出した場合に成形機停止や再突出し動作を行うことで、 金型事故の予防、チョコ停削減、品質安定化を支援する金型監視装置です。
金型監視カメラが必要になる典型的な現場課題
金型監視カメラは、単なる画像検査装置ではありません。 高価な金型を守り、突発停止を減らし、不良品を後工程や顧客へ流出させないための 射出成形工程のリスク対策設備です。
特にベトナム工場では、作業者の目視確認、設備の老朽化、成形条件のばらつき、ローカルスタッフへの教育負荷などにより、 異常の見逃しが発生しやすくなります。PE-700は、こうした現場リスクをカメラ監視で補完します。
成形品やランナーが金型内に残った状態で型締めすると、金型破損や突発停止の原因になります。
ピンの異常を見逃すと、金型事故、製品不良、設備停止につながる可能性があります。
成形直後の不良を検出できないと、後工程への混入や顧客クレームにつながります。
作業者の経験差、疲労、夜勤、ラインスピードにより、検査品質にばらつきが出ます。
原因不明の停止や復旧遅れが多い場合、監視画像や異常履歴が原因追跡に役立ちます。
1方向のカメラでは死角が出る場合でも、複数カメラで多方向から監視できます。

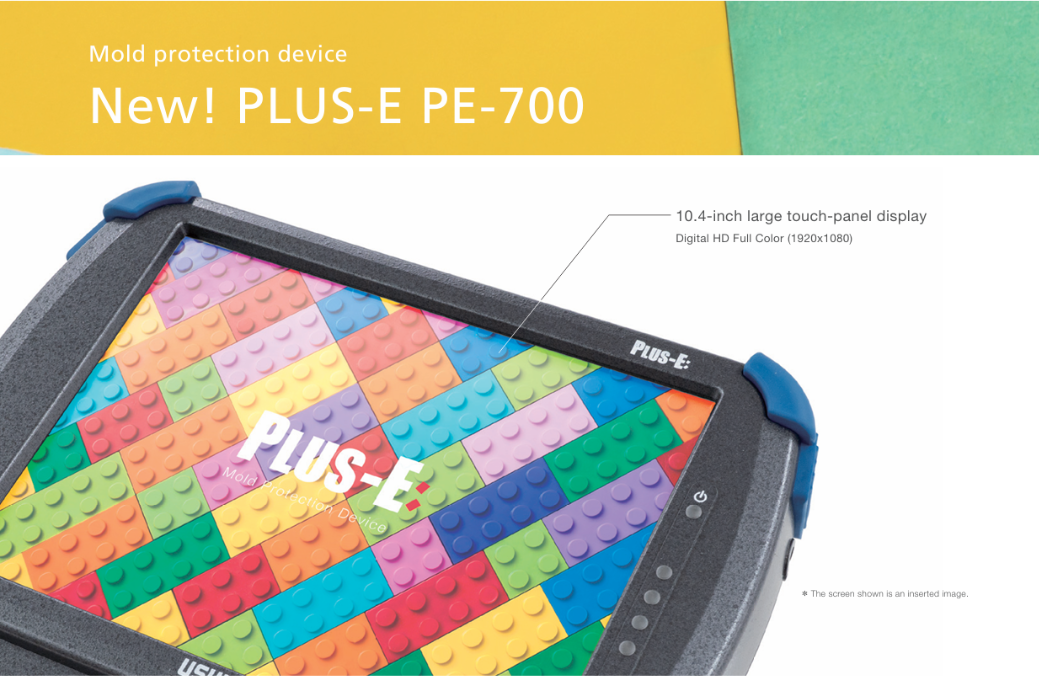

USHIO PLUS-E PE-700とは

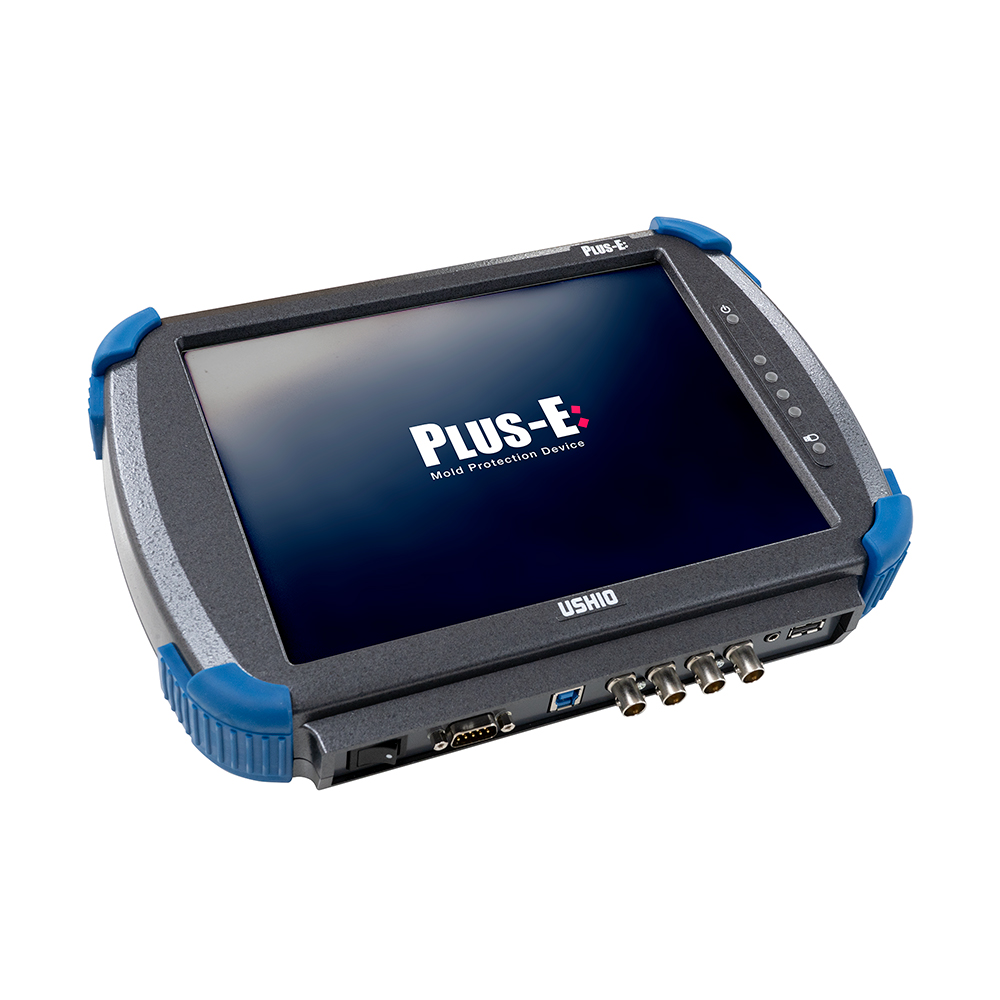

PLUS-E PE-700は、射出成形機の金型・成形品・取り出し工程をカメラで監視する金型監視装置です。 成形品の残留、エジェクタピン異常、バリ、ショートショットなどを検出し、異常時には成形機や周辺装置へ信号を出すことで、 金型破損防止と不良流出防止に貢献します。
PE-700は、最大4台のカメラに対応し、フルカラーHD画像を高速処理できるため、複雑な金型、大型成形品、 多数個取り成形品、外装部品など、従来より監視が難しかった用途にも対応しやすいモデルです。
PE-700で対応できる主な監視・検査用途
製品残り検知
成形品やランナーが金型内に残った状態を検知し、型締め前の金型破損リスクを低減します。
エジェクタピン異常検知
エジェクタピンの折れ、戻り不良、動作異常などを監視し、金型事故の早期発見を支援します。
ショートショット検査
成形不足による欠けや未充填を成形直後に確認し、不良品の混入を防ぎます。
バリ検査
バリの発生を工程内で検出し、後工程への不良流出や顧客クレームの予防に役立ちます。
取り出し確認
取り出しロボットやチャックでワークを保持した状態の確認にも活用できます。
外観検査への応用
成形品の形状、色差、欠け、異常部位の確認など、製品検査用途への応用も検討できます。
PE-700の主な特長

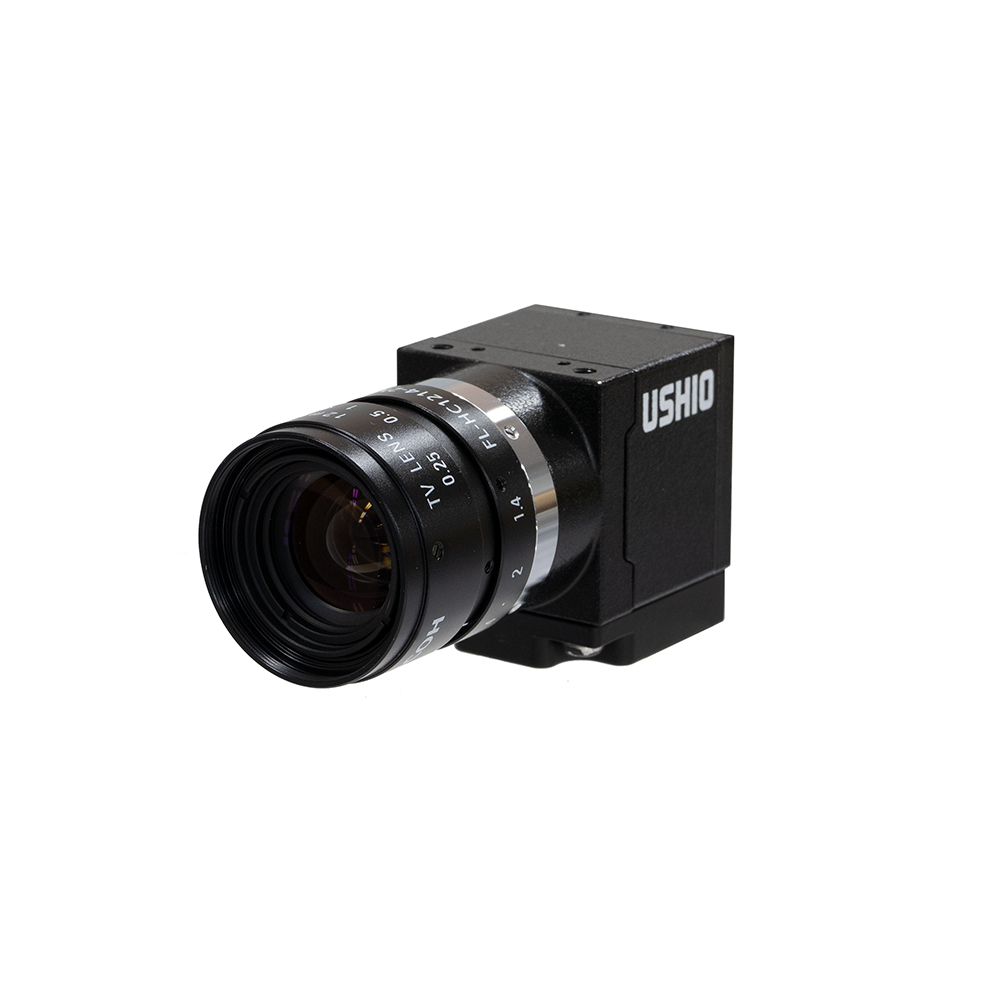

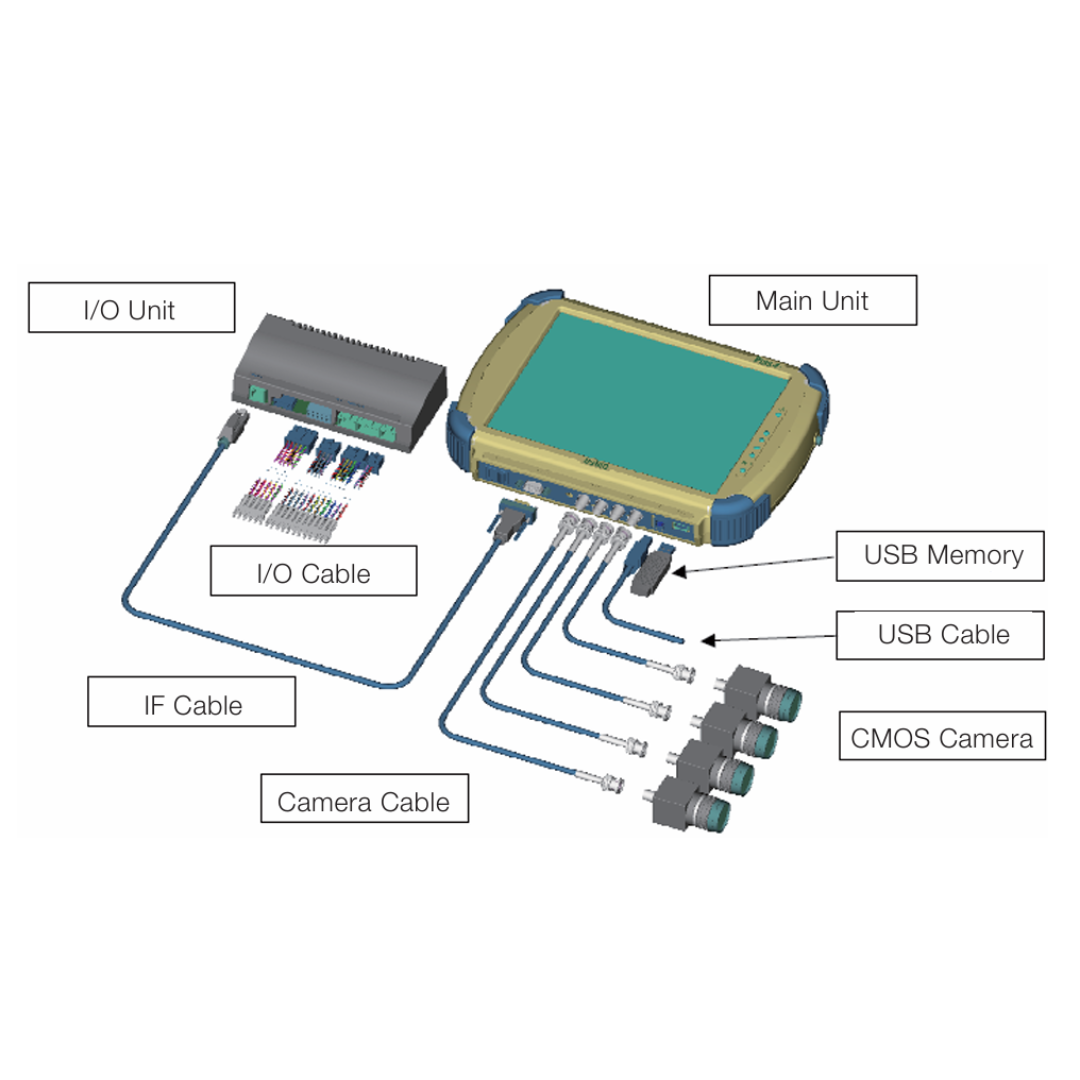

最大4カメラ対応
1台のモニターで最大4台のカメラを使用できます。大型金型、複雑形状品、多数個取り品など、 1方向では死角が出やすい成形品にも対応しやすくなります。

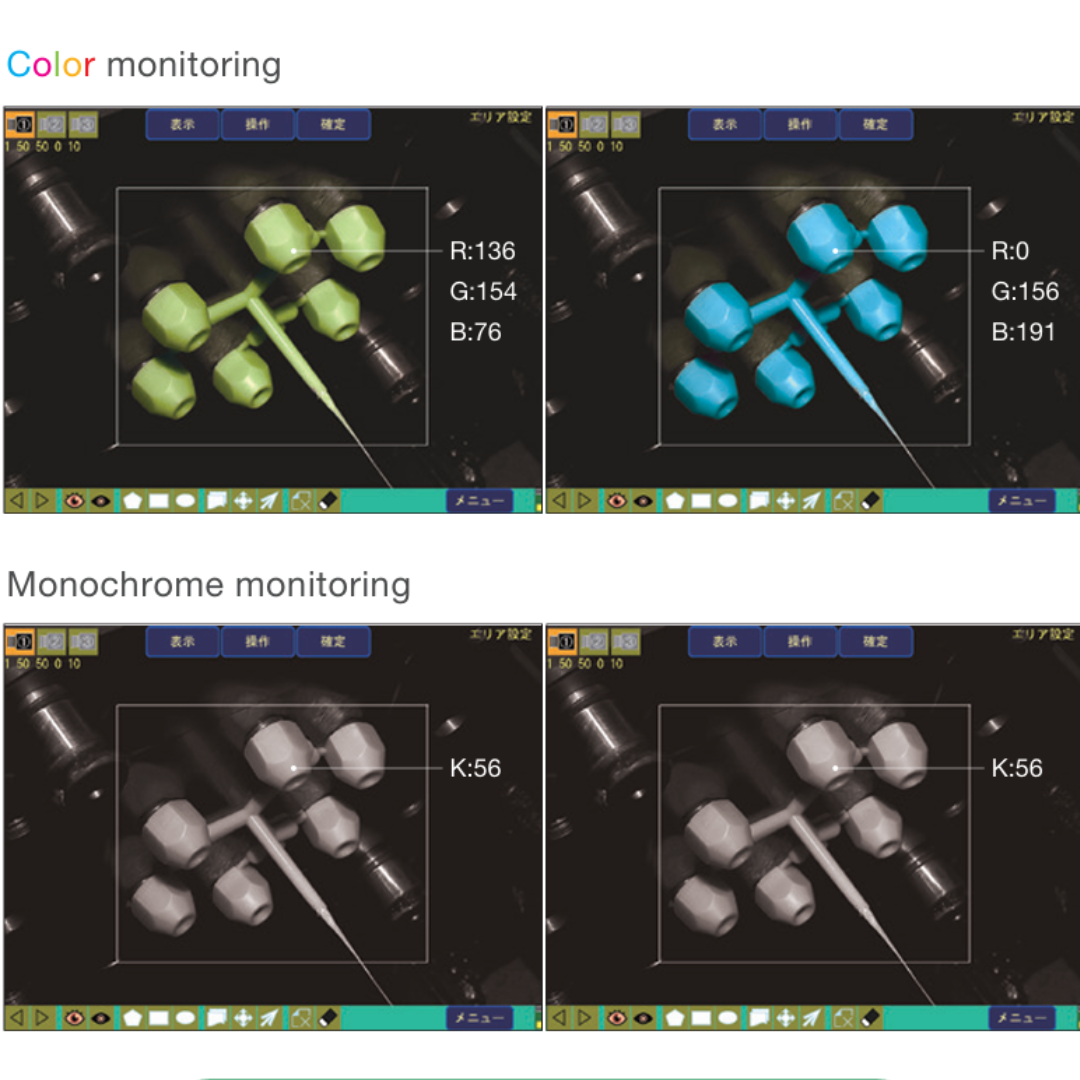

カラー画像処理
RGBによるデジタルカラー画像解析により、モノクロ監視では判別しにくい樹脂色や金型面との違いを検出しやすくします。
高速画像処理
フルカラーHD画像を高速処理し、ハイサイクル成形にも対応しやすい設計です。 生産性を落とさず監視工程を組み込みやすくなります。
直感的なエリア設定
タッチパネルで監視エリアを設定できます。複雑な形状の金型でも、必要な範囲だけを指定しやすく、 設定作業の短縮に貢献します。
マスク機能
監視不要な部分を除外することで、外乱光や不要な動きによる誤検知を抑え、安定監視を支援します。
多言語対応
ベトナム語、英語、中国語、韓国語などに対応しており、ベトナム工場でも現場スタッフが使用しやすい仕様です。
導入により期待できる効果
| 現場課題 | PE-700導入で期待できる効果 |
|---|---|
| 金型内に製品やランナーが残る | 型締め前に異常を検出し、金型破損・金型事故のリスクを低減します。 |
| エジェクタピンの折れ・戻り不良が不安 | ピン異常の早期発見により、突発停止や金型損傷の予防に役立ちます。 |
| ショートショットやバリを見逃す | 成形直後に不良を検出し、後工程や顧客への不良流出を防ぎやすくなります。 |
| 作業者の目視検査に依存している | 検査品質のばらつきを抑え、作業者負担を軽減します。 |
| チョコ停や原因不明の停止が多い | 異常発生時の画像確認により、原因追跡と復旧判断を支援します。 |
| 大型金型・複数個取り品の監視が難しい | 最大4カメラによる多方向監視で、死角の少ない監視構成を検討できます。 |
導入検討時に確認すべきポイント
金型破損防止、不良流出防止、製品検査、取り出し確認など、目的を明確にします。
製品残り、ランナー、ピン、バリ、ショートショットなど、検出したい対象を確認します。
金型サイズ、死角、監視方向により、必要なカメラ台数を検討します。

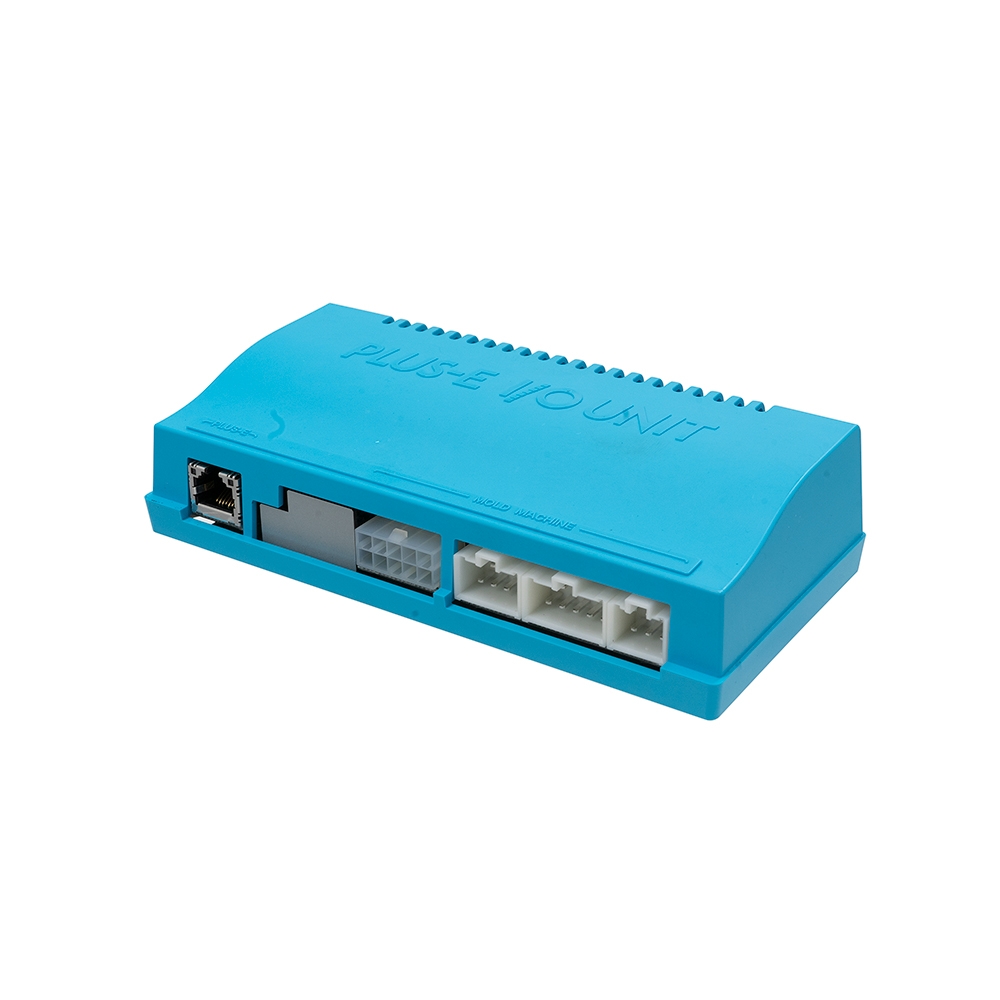

成形機停止、再突出し、アラーム、不良排出など、必要な信号連携を確認します。
※実際の導入可否は、成形機仕様、金型構造、設置スペース、監視対象、必要精度により異なります。 写真や動画、成形条件、現在の不具合内容を共有いただければ、より具体的に確認できます。
SANETSU VIETNAMが対応できること
SANETSU VIETNAMは、ウシオ金型監視カメラのベトナム総代理店として、 ベトナム国内の射出成形工場・部品メーカー向けに、PE-700の導入相談に対応します。
- 金型監視カメラの導入相談
- 現場課題のヒアリング
- 必要カメラ台数の検討
- 成形機・金型条件の確認
- 見積・構成確認
- 日本語・ベトナム語での連絡対応
金型破損、製品残り、成形不良、不良流出、目視検査の限界などでお困りの場合は、 現場条件を確認したうえで適した監視方法を検討します。
よくある質問
Q. 金型監視カメラはどのような工場に必要ですか？
製品残り、ランナー残り、エジェクタピン異常、ショートショット、バリ、不良流出、金型破損リスクに課題がある射出成形工場に適しています。 特に高価な金型、複雑形状品、大型成形品、多数個取り品では導入効果を検討しやすい設備です。
Q. PE-700は製品検査にも使えますか？
主目的は金型保護・成形工程監視ですが、ショートショット、バリ、欠け、形状異常などの製品検査用途にも応用できます。 ただし、要求精度や検査対象によって可否確認が必要です。
Q. 既存の成形機にも取り付けできますか？
既存設備への導入可否は、成形機の信号、設置スペース、カメラ位置、金型構造、監視対象によって判断します。 まずは成形機情報と現場写真を確認することを推奨します。
Q. 何台のカメラが必要ですか？
監視対象が1方向から見える場合は少ない台数で対応できる場合があります。 大型金型、複雑形状品、多数個取り品、死角が多い金型では、複数カメラ構成を検討します。
Q. ベトナム工場でも相談できますか？
はい。SANETSU VIETNAMがベトナム国内での導入相談、仕様確認、見積相談に対応します。 日本語・ベトナム語での連絡が可能です。
Q. 価格だけ知りたい場合も問い合わせできますか？
可能です。ただし、必要なカメラ台数、ケーブル長、取付条件、成形機との連携条件により構成が変わるため、 現場条件を確認したうえでの見積を推奨します。
USHIO金型監視カメラ・金型破損対策のご相談
以下のような内容でお困りの場合は、SANETSU VIETNAMまでご相談ください。
- 金型破損・金型事故を防ぐための監視カメラを検討したい
- 製品残り、エジェクタピン折れ、ショートショット、バリを検出したい
- PE-700が自社の成形機・金型に使えるか確認したい
- ベトナム工場で導入できる金型監視装置を探している
- 既存の目視検査や不良流出対策を見直したい
成形品の写真、金型構造、成形機情報、現在発生している不具合内容を共有いただければ、 適した監視方法や必要カメラ台数の検討が可能です。
